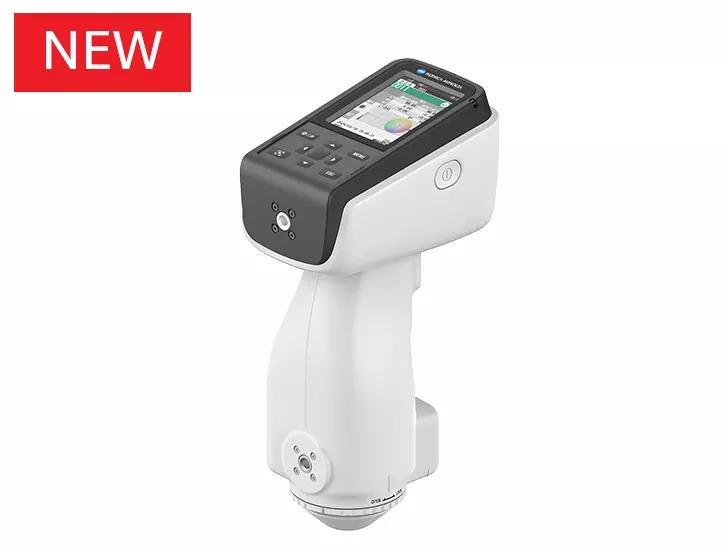

CM-17d / CM-16d

Şarj istasyonu ve dahili örnek vizör kamerasına sahip gelişmiş taşınabilir spektrofotometre*. CM-17d serisi, önceki nesille mükemmel veri sürekliliği sağlamak üzere tasarlanan CM-700d ve CM-600d'nin devamı niteliğindedir.

  • Küçük ve kavisli yüzeylerde eşsiz stabilite için dikey yönlendirme
  • Sıfır kalibrasyon fonksiyonlu şarj istasyonu
  • Basit, modern kullanıcı arayüzü
  • Kısa ölçüm süresi (önceki nesil CM-700d ile karşılaştırıldığında)
  • Yapılandırılmış ve desenli örneklerde zahmetsiz hizalama için örnek vizör kamerası (yalnızca CM-17d)
  • Dalgaboyu Analizi ve Ayarlaması
  • Gelişmiş raporlama, kullanıcı deneyimi ve cihaz filosu yönetimi için SpectraMagic NX2 renkli veri yazılımı veya CM-CT1 Konfigürasyon Aracıyla ortak olun


      * Yalnızca CM-17d
TEKLIF ALIN

Gelişmiş İşlevselliğe ve Geliştirilmiş Kullanılabilirliğe Sahip Yeni Nesil Taşınabilir Spektrofotometre

CM-17d, birçok endüstride doğru ve izlenebilir renk ölçümü için kullanılan CM-700d taşınabilir spektrofotometrenin devamı niteliğindedir.

Pek çok sektördeki müşteriler, renk kalitesi kontrolü yaparken veya renk, renk toleransları ve renk farkını tedarik zinciri ortaklarıyla doğru şekilde iletişim kurarken bu yeni nesil taşınabilir spektroftometrenin yenilikçi özelliklerinden yararlanabilir.

CM-17d, daha iyi ölçüm hızı, özellikle koyu ve parlak malzemelerde daha iyi tekrarlanabilirlik ve iyileştirilmiş Cihazlar Arası Anlaşma sunarak önceki modele göre önemli ölçüde gelişmiştir.

CM-17d, CM-36dG Masaüstü Spektrofotometre ile sunulan Dalgaboyu Analizi ve Ayarlama teknolojisine sahip ilk taşınabilir cihazdır. Bu, servis anlaşması olan müşterilerin, cihazlarını kalibrasyon aralıkları arasında dalga boyundaki herhangi bir kaymaya karşı koruduğu ve renk ölçüm verilerinin kısa ve orta vadeli doğruluğu konusunda gönül rahatlığı sağladığı anlamına gelir.

ÖZELLİKLER

ÖZELLİKLER
  • Değiştirilebilir Çift Ölçüm Açıklığı
CM-17d, numuneye en iyi şekilde uyacak şekilde operatör tarafından kolaylıkla değiştirilebilen küçük (3 mm) ve orta (8 mm) boyutlu bir ölçüm açıklığına sahiptir. Tipik olarak küçük ölçüm açıklığı daha kavisli veya yapılandırılmış parçalar ve daha küçük ayrıntılar için kullanılırken, orta açıklık genellikle daha temsili ve tekrarlanabilir sonuçlar sağlayacaktır. CM-16d yalnızca tek orta açıklıkla tasarlanmıştır.

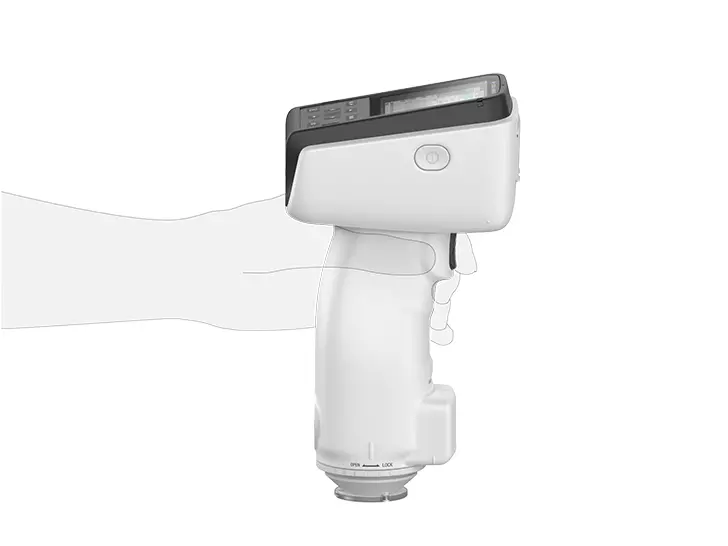

  • Ergonomik Dikey Yönlendirme
CM-17d, önceki CM-700d gibi dikey bir yönelime sahiptir ve CM-26d gibi yatay yönelimli bir cihazla karşılaştırıldığında daha küçük ve kavisli numunelerin daha kolay ölçülmesini kolaylaştırır. Açılı ekran ve kontrol paneli, kullanım kolaylığını ve ölçülen verilerin görünürlüğünü artırır.

  • Geliştirilmiş Ölçüm Hızı
CM-17d, ölçüm süresinin %33 oranında kısaltılması ve ölçümler arasındaki aralığın %25 oranında kısaltılmasıyla işlem süresini iyileştirmiştir.

  • Kamera Vizörü
CM-17d, örnek konumlandırmaya yardımcı olmak için bir kamera vizörü içerir. Bu, özellikle zorlu ve desenli numuneler için ölçüm doğruluğunu önemli ölçüde artırır. SpectraMagic™ NX2 Renk Veri Yazılımı, gerekirse kayıt tutmak için vizör yakalamasını da kaydedebilir.

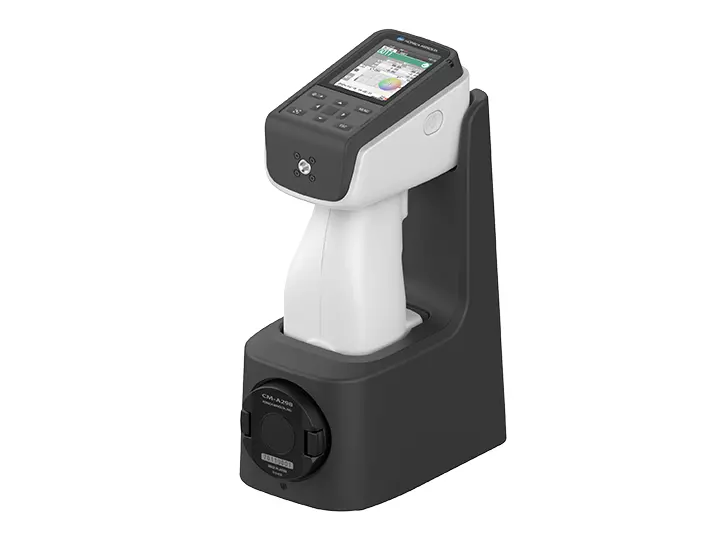

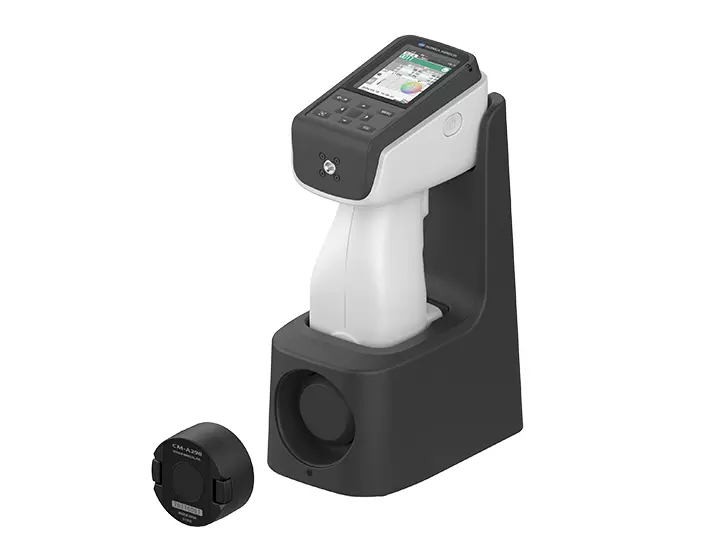

  • Bağlantı İstasyonu
Kullanılmadığı zaman CM-16d/CM-17d, cihazın pilini şarjlı ve kullanıma hazır tutmak için şarj istasyonunda saklanabilir. Şarj istasyonu aynı zamanda sıfır kalibrasyon kutusu işlevi de görür ve beyaz kalibrasyon döşemesi için koruyucu bir saklama girintisine sahiptir.


  • Dalgaboyu Analizi ve Ayarlaması

Düzenli olarak planlanmış bakım ve kalibrasyon arasında kesinlik sağlayan WAA özelliği, operatörün beyaz kalibrasyonu her yaptığında dalga boyundaki herhangi bir değişimi kontrol eder ve telafi eder.

  • Sistem Entegrasyonu için Ek Kararlılık ve Esneklik
CM-16d/CM-17d, cobot'lar, robotlar veya otomatik sistemlerle entegrasyon olasılığını büyük ölçüde artırmak için ikinci bir tripod vida noktasıyla tasarlanmıştır. Her iki montaj noktasının kullanılması, kullanım sırasında herhangi bir cihazın dönme riskini ortadan kaldırır, bu da bakım gereksinimlerini azaltır ve potansiyel çalışma hızını artırır.

  • Cihaz Yazılımına Dahil Olan CIE LED Aydınlatıcılar
​CM-17d, renk değerlendirme olanaklarını en yaygın kullanılan evsel ve ticari aydınlatma teknolojilerini (LED-B1-B5, BH1, RGB1,V1,V2) içerecek şekilde genişletmek için cihazın donanım yazılımına CIE LED Standart Aydınlatıcılar içerir. SpectraMagic™ Kullanımı NX2 Renk Veri Yazılımı Özel Kullanıcı Aydınlatıcıları, örneğin bir müşteriyle birlikte bir aydınlatma spektrofotometresi kullanılarak yerinde ölçülenler cihaza eklenebilir

Teknik Özellikler & Belgeler

Teknik Özellikler & Belgeler
  CM-17d CM-16d
Aydınlatma/görüntüleme sistemi di:8°, de:8° (yaygın aydınlatma: 8° görüntüleme), SCI (aynasal bileşen dahil) / SCE (aynasal bileşen hariç) değiştirilebilir
Aydınlatma/görüntüleme sistemi için geçerli standartlar ISO7724/1, CIE No.15 (2004), ASTM E 1164 (SCI), DIN5033 Teil7, JIS Z 8722 Koşul c standardına uygundur
Küreyi entegre etme Ø40 mm
Dedektör Çift 32 elemanlı silikon fotodiyot dizileri
Spektral ayırma cihazı Düzlemsel kırınım ızgarası
Dalga boyu aralığı 400 nm to 700 nm
Ölçüm dalga boyu aralığı 10 nm
Yarım bant genişliği Yaklaşık. 10 nm
Yansıma aralığı %0 ila 175; Çözünürlük: %0,01
Işık kaynağı Darbeli ksenon lamba (UV kesme filtreli)
Ölçüm süresi Yaklaşık. 0,7 s (Ölçüm modu: SCI veya SCE, tetik düğmesine basılmasından ölçümün tamamlanmasına kadar)
Minimum ölçüm aralığı Yaklaşık. 1,5 sn (Ölçüm modu: SCI veya SCE)
Pil performansı Yaklaşık. Elektrikli vizör kullanılmadan, özel lityum pil ile 23°C'de 10 saniyelik aralıklarla ölçümler alındığında 2.000 ölçüm (İsteğe bağlı WLAN/Bluetooth modülü kullanıldığında yaklaşık 1.000 ölçüm)
Ölçüm alanı/Aydınlatma alanı MAV:Ø8 mm/Ø11 mm SAV:Ø3 mm/Ø6 mm
*Hedef maske değiştirilerek ve lens konumu değiştirilerek değiştirilebilir		 MAV:Ø8 mm/Ø11 mm
Tekrarlanabilirlik ΔE*ab 0,02 dahilinde standart sapma
(Beyaz kalibrasyon plakası, Konica Minolta standart koşulları altında beyaz kalibrasyondan sonra 5 saniyelik aralıklarla 30 kez ölçüldüğünde)		 ΔE*ab 0,04 dahilinde standart sapma
(Beyaz kalibrasyon plakası, Konica Minolta standart koşulları altında beyaz kalibrasyondan sonra 5 saniyelik aralıklarla 30 kez ölçüldüğünde)
Cihazlar arası anlaşma ΔE*ab 0,12 dahilinde
(12 BCRA Seri II renkli döşemenin ortalamasına dayanmaktadır; MAV SCI; Konica Minolta standart koşulları altında bir ana gövde ile ölçülen değerlerle karşılaştırıldığında)		 ΔE*ab 0,2 dahilinde
(12 BCRA Seri II renkli döşemenin ortalamasına dayanmaktadır; MAV SCI; Konica Minolta standart koşulları altında bir ana gövde ile ölçülen değerlerle karşılaştırıldığında)
Display Ters çevrilebilir portre görüntüleme moduna sahip 2,7 inç TFT renkli LCD
Dahili Performans Kontrolü*1 WAA (Dalgaboyu Analizi ve Ayarlama) Teknolojisi
Arayüz USB2.0; WLAN (IEEE 802.11 b/g/n)/Bluetooth(Ver.4.1, SPP uyumlu.) İsteğe bağlı WLAN/Bluetooth modülü gereklidir*2 *3
Elektrikli görüntüleme işlevi Dahili kameranın kullanılması.: Görüntüler ekranda gösterilebilir —
Gözlemci 2° Standart Gözlemci, 10° Standart Gözlemci
Aydınlatıcı A,C,D50,D65,F2,F6,F7,F8,F10,F11,F12,ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2,Kullanıcı tanımlı aydınlatıcı*4  (Maks. 3 tip)
(İki ışık kaynağıyla eş zamanlı değerlendirme mümkündür)
Öğeleri görüntüle Kolorimetrik değerler/grafik, renk farkı değerleri/grafik, spektral grafik, başarılı/başarısız kararı, sahte renk
Renk uzayları L*a*b*, L*C*h, Hunter Lab, Yxy, XYZ ve bu alanlardaki renk farkı; Münsell (C)
Endeksler MI, WI (ASTM E313-73/ASTM E313-98);YI (ASTM E313-73, ASTM D1925);ISO parlaklığı (ISO2470);WI/Renk Tonu (CIE);Tristimulus Gücü;Opaklık; Gri tonlama (ISO 105-A05);parlaklık değeri; Kullanıcı dizini*4, Siyahlık (My) (ISO18314-3/DIN55979);Jetness (Mc) (ISO18314-3);Düşük Ton (dM) (ISO18314-3)
Renk farkı denklemleri ΔE*ab (CIE1976); ΔE*94 (CIE1994); ΔE00 (CIEDE2000); CMC (l:c); Avcı ΔE; DIN99o; FMC-2;ΔE*94 (Özel)*5
Veri belleği 1.000 hedef veri + 5.000 örnek veri
Güç AC güç kaynağı USB Type-C AC adaptörü (Güç Dağıtımı uyumlu, 15 W veya daha fazla)
Pil Lityum iyon pil (çıkarılabilir)
USB'den şarj USB veri yolu gücü (lityum iyon pil takılıyken)
Şarj süresi Yaklaşık. 3,5 saat (hızlı şarj) / Yaklaşık. 6 saat (standart)
Boyut Yaklaşık. 79(G)×230(Y)×128(D) mm
Ağırlık Yaklaşık 700 g (Lityum iyon pil dahil)
Yaklaşık 660 g (Lityum iyon pil dahil)
Çalışma sıcaklığı/nem aralığı Sıcaklık: 5 ila 40°C; Bağıl nem: %80 veya daha az (35°C'de), yoğunlaşmasız
Depolama sıcaklığı/nem aralığı Sıcaklık: 0 ila 45°C; Bağıl nem: %80 veya daha az (35°C'de), yoğunlaşmasız

*1 WAA işlevi, cihazın dalga boyu teşhisini ve dalga boyu düzeltmesini sağlar. Bu işlev, satın alındıktan sonraki ilk yıl boyunca ücretsiz olarak kullanılabilir ve ikinci yıldan sonra cihazın bakımı ve kalibrasyonu yapılarak devam ettirilebilir.
*2 İsteğe bağlı WLAN/Bluetooth modülü (CM-A300) gerektirir.
*3 WLAN güvenliği, özel yöntem için WPA2-PSK (WPA2-Kişisel) ve WPA-PSK'yi (WPA-Kişisel) ve WPA3-PSK (WPA3-Kişisel), WPA2-PSK (WPA2-Kişisel) ve WPA-PSK'yi destekler (WPA-Kişisel) altyapı yöntemi için.
*4 Kullanıcı tarafından yapılandırılan aydınlatıcıları ve kullanıcı indekslerini ayarlamak için İsteğe Bağlı Renk Veri Yazılımı SpectraMagic NX2 Pro (Ver.1.3 veya üzeri) gereklidir.
*5 İki rengi karşılaştırırken, bunlardan biri standart olarak belirtilmemişse lütfen ΔE*94(Özel) kullanın.
•    KONICAMINOLTA, Konica Minolta logosu ve sembol markası, “Giving Shape to Ideas” ve SpectraMagic, Konica Minolta, Inc.'nin tescilli ticari markaları veya ticari markalarıdır.
•    Bluetooth®, Bluetooth SIG, Inc. şirketinin tescilli ticari markasıdır ve lisans sözleşmesi kapsamında kullanılır.
•    iPhone®, Apple Inc.'in ABD ve diğer ülkelerde tescilli tescilli ticari markasıdır.
•    Gösterilen görüntüler yalnızca açıklama amaçlıdır.
•    Burada gösterilen teknik özellikler ve görünüm önceden haber verilmeden değiştirilebilir.

CM-16d / CM-17d Taşınabilir Spektrofotometre

Konica Minolta Sensing'in en yeni yenilikçi taşınabilir spektrofotometresi

İndirmek

Aksesuarlar

Aksesuarlar

CM-16d/CM-17d için opsiyonel aksesuarlar



Dikey Tesviye Jig'i CM-A304

Cihazın ters çevrilmesine ve bir petri kabı veya hücresindeki numuneleri ölçmek için üst port tarzı bir cihaz olarak kullanılmasına olanak tanıyan, ünitenin üstüne monte edilen eklenti.

Ürün Sipariş Kodu: AEEW-709


  Granül Malzeme Ataşmanı CM-A184

Toz halindeki ve granüler numuneleri tutarlı bir şekilde sunmak için kullanılır ve bir optik cam tabakasına düz bir şekilde bastırılır.

Ürün Sipariş Kodu: A0E8-707


  Hedef Maskesi 8mm Camlı CM-A183

Optik camla kapatılmış 8 mm'lik bir hedef maskesi, cihazın bazı nemli veya süngerimsi numuneleri ölçmek için kullanılmasına veya kürenin kirlenmesini önlerken tanecik veya toz halinde preslenmesine olanak tanır.

Ürün Sipariş Kodu: A0E8-706
    Zor olay
CM-A297

Cihaz ve aksesuarları için Koruyucu Sert Kılıf, günlük depolama, nakliye ve tesisler arasında nakliye için kullanılabilir.

Ürün Sipariş Kodu: AEKJ-700
    Sıfır Kalibrasyon Tüpü CM-A182

Bağlantı istasyonu kullanımının tavsiye edilmediği durumlarda (örneğin cobot veya robot kullanımı) alternatif sıfır kalibrasyon kutusu

Ürün Sipariş Kodu: AE08-705
    Li-İyon Pil
CM-A235

Cihaz için yedek Li-ion pil

Cihaz için yedek Li-ion pil
    Li-ion pil şarj cihazı CM-A237

CM-16d/CM-17d'de kullanılan Li-ion pil için Harici Pil Şarj Cihazı

Ürün Sipariş Kodu: A9AG-704
    Bluetooth Yazıcı CM-A234

Ölçüm verilerinin rahatça yazdırılması için harici mobil yazıcı

Ürün Sipariş Kodu:
    WLAN/Bluetooth Modülü
CM-A300

CM-16d/CM-17d için WLAN ve Bluetooth bağlantı seçeneğini ekleyen modül

Ürün Sipariş Kodu: AEKJ-700
