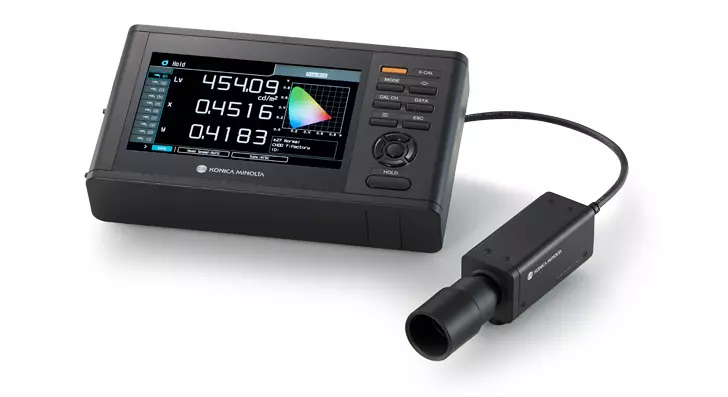

Ekran Renk Analizörü Akıllı telefon, tablet, televizyon ve diğer HDR ekranların renklilik ve gama özelliklerini her zamankinden daha geniş bir parlaklık aralığında ölçün ve ayarlayın. Endüstri standardı CA-310'un halefi.

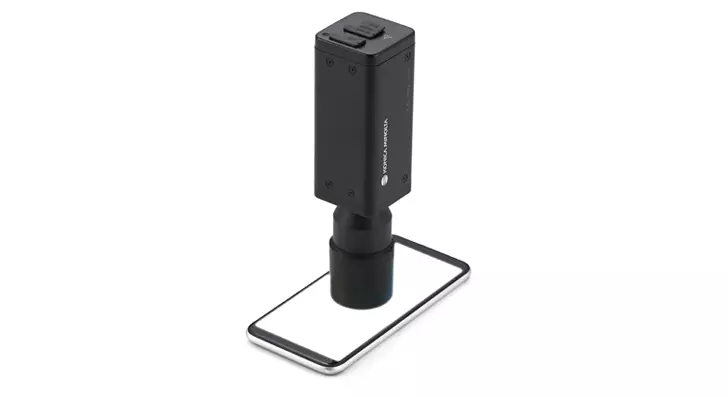

OLED ekran ölçümünde iyileştirilmiş performans
OLED cihazların yüksek yoğunluğu ve geniş renk gamı, ölçüm performansında CA-410’un iyileştirilmiş hassasiyeti ile temsil edilen yeni bir düzey ihtiyacı doğurmuştur.
HDR Yüksek Dinamik Aralık ekran ölçümü için büyük ölçüde artırılan parıltı
Son zamanlarda akıllı telefon, televizyon ve diğer uygulamalarda yüksek kaliteli görüntü ve videoya olan talep giderek artmaktadır. Üreticiler, bu talebi karşılayabilmek için iyileştirilmiş kontrast oranına ve renk üretimine sahip HDR ve benzeri ekranlar geliştirmeye başlamışlardır. CA-410 ihtiyaç duyulan aşırı düşük ve yüksek parıltıya sahip geniş ölçüm aralığı sunmaktadır.
Daha geniş ölçüm uygulama desteği
Uzun süredir CA-serisini kullanan müşterilerle çalışmaya ve onların taleplerine cevap vermeye devam ederek daha geniş aralığa sahip ölçüm hedef ve uygulamalarını kapsayan daha güvenilir bir ürün sunmak için CA-410’u geliştirdik. Örneğin, CA-410, aralıklar arasında daha az hata, daha kısa aralık değiştirme süresi ve düşük frekans sürücülü ekranlar için destek sunmaktadır.
Opsiyonel doğrudan PC bağlantısı
CA-410 şimdi probun USB yoluyla doğrudan bilgisayara bağlanması için PC yazılımı ile birlikte sunulmaktadır. Buna ek olarak, seri bağlantı da halen sunulmaktadır.
Geliştirilmiş XYZ filtreleri CA-410'un spektral hassasiyetini artırarak, 1931'de CIE tarafından tanımlanan renk eşleştirme fonksiyonlarına selefinden daha da yaklaşmasını sağlar. CA-410, mevcut ekran teknolojisinin optik spektrumunu taklit eden bir referansa göre kalibre edilerek renklilik ölçümlerinin doğruluğunu daha da artırır. Sonuç olarak, daha geniş bir renk gamına sahip modern ekranlar renk ve beyaz dengesi için daha doğru bir şekilde ayarlanabilir. Konica Minolta ayrıca, geniş renk gamına sahip ekranlar için doğrulukta daha fazla iyileştirme sunan CIE170-2:2015'e göre renk eşleştirme işlevlerine sahip CA-P427C ve CA-P410C probları da sunmaktadır.
Uzun süredir CA serisi müşterileriyle birlikte çalışan CA-410, daha geniş bir ölçüm hedefi ve uygulama yelpazesi için gelişmiş güvenilirlik sunar. CA-410 entegrasyon için optimize edilmiştir; problar daha kompakt bir kurulum için doğrudan bir bilgisayara bağlanabilir. Ölçüm sensörleri, otomatik uzaktan destek için motorlu bir sıfır noktası kalibrasyon deklanşörüne sahiptir. CA-410, selefi CA-310 ile uyumluluğunu korumaktadır. Yeni yazılım geliştirme kitinde aynı temel komutlar kullanılıyor ve yeni problar, mevcut herhangi bir jig veya entegrasyona uyacak şekilde önceki nesille aynı dişleri kullanarak yükseltme sürecini olabildiğince sorunsuz hale getiriyor.
CA-410 hem JEITA hem de kontrast titremesini ölçebilmektedir. CA-410'a yeni eklenen bir özellik de genişletilmiş bir frekans ölçüm aralığına ve ayarlanabilir frekans yanıtına sahip olmasıdır.
Yüksek Hassasiyet
Normal
Mini

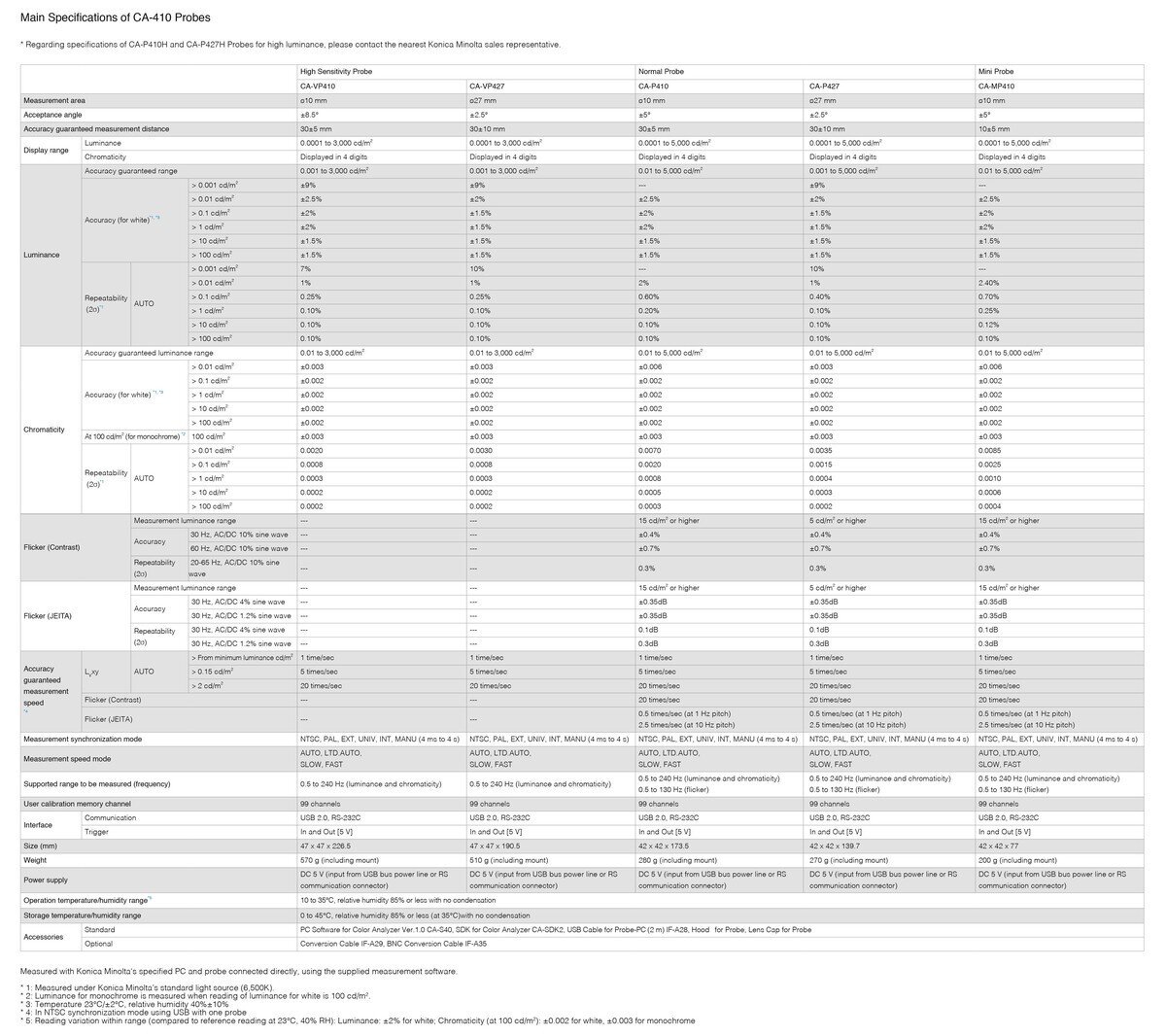

* CA-P410H ve CA-P427H Robotlarının yüksek parıltı teknik özellikleri için lütfen size en yakın Konica Minolta satış temsilcisi ile iletişim kurunuz.
Konica Minolta'nın belirtilen PC'si ve doğrudan bağlı prob ile birlikte verilen ölçüm yazılımı kullanılarak ölçülmüştür. *1: Konica Minolta'nın standart ışık kaynağı (6.500K) altında ölçülmüştür. *2: Tek renkli için parlaklık, beyaz için parlaklık değeri 100 cd/m2 olduğunda ölçülür. *3: Sıcaklık 23°C/±2°C, bağıl nem %40±%10 *4: Bir prob ile USB kullanarak NTSC senkronizasyon modunda *5: Aralık dahilinde okuma varyasyonu (23°C, %40 bağıl nemde referans okumaya kıyasla): Parlaklık: beyaz için ±%2; Kromatiklik (100 cd/m2'de): beyaz için ±0,002, tek renkli için ±0,003
Görüntü aralığı
Luminans (Parıltı)
0.0001 to 30,000 cd/m2
Renklilik
4 haneli görüntüleme
Titreşim
(Contrast)
%0.00 - 999.99 arası
(JEITA)
2 ondalık hane
Görüntü
7-inç renkli LCD WVGA
Görüntü unsurları
LV x y (∆LV ∆x ∆y)
LV u' v' (∆LV ∆u' ∆v')
LV Tcp duv (∆LV ∆Tcp duv) X Y Z (∆X ∆Y ∆Z)
LV λd Pe (∆LV ∆λd ∆Pe)
Flicker (Contrast)
Flicker (JEITA)
Ölçüm verisi saklama kanalı
100 CH
Veri kaydı özelliği
Var
Görüntü dilleri
İngilizce, Sadeleştirilmiş Çince, Geleneksel Çince, Korece, Japonca
Arayüz
Bilgisayar, vs.
USB 2.0
RS-232C
Ethernet
*[Opsiyonel] Bluetooth® (modül gereklidir)
Problar
Mini-DIN 8-uçlu kablo (RS iletişimi için) USB (USB iletişimi için)
Senk. Sinyal girişi
BNC konektörü (tetikleme girişi ile)
Çoklu Prob Bağlantısı
10 prob (maximum)
Çalışma sıcaklığı / nem oranı
10 - 35°C arası, bağıl nem buharsız 85% veya daha düşük
Saklama sıcaklığı / nem oranı
0 - 45°C arası, bağıl nem buharsız 85% veya (35°C’de) daha düşük
Güç kaynağı
AC Adaptörü
*[Opsiyonel] Lityum-İyon Pil (çıkarılabilir)
Pil ömrü
3 saat (tek robot bağlandığında)
Ebatlar
253 (G) x 58 (Y) x 143 (D) mm
Ağırlık
1.6 kg
Aksesuarlar
Standart
AC Kablosu
DP Robotu RS Kablosu (2 m) IF-A30 AC Adaptörü AC-A312F
Opsiyonel
DP-PC USB Kablosu (2 m) IF-A34
DP Robotu RS Kablosu IF-A31 (5 m), IF-A32 (10 m) Lityum-İyon Pil CM-A223
Bluetooth Modülü CM-A219
Taşıma Çantası CA-A01
Sistem Gereklilikleri
İşletim Sistemi
Windows® 7 Professional 32-bit Windows® 7 Professional 64-bit Windows® 10 Pro 32-bit Windows® 10 Pro 64-bit macOS® Sierra
Kullanılan bilgisayar sistemi donanımı uyumlu işletim sistemi için tavsiye edilen sistem gereklilikleri teknik özelliklerini karşılamalı veya bunları aşmalıdır.
İşlemci
Intel® Core™ i serisi veya dengi
Bellek
4 GB veya üstü
Sabit disk sürücüsü
En az 100 MB boş alan ve işletim sisteminin kurulduğu sistem sürücüsünde en az 50 MB boş alan
Monitör
En az 1,280 × 768 nokta yeteneği/ Yüksek Renk, 16-bit
Diğer
Flaş bellekten kurulum için USB portu
Ölçüm aletlerini bağlamak için USB portu (2.0 veya üstü)
Kontrol araçları
CA-410 Veri İşlemcisi
CA-DP40

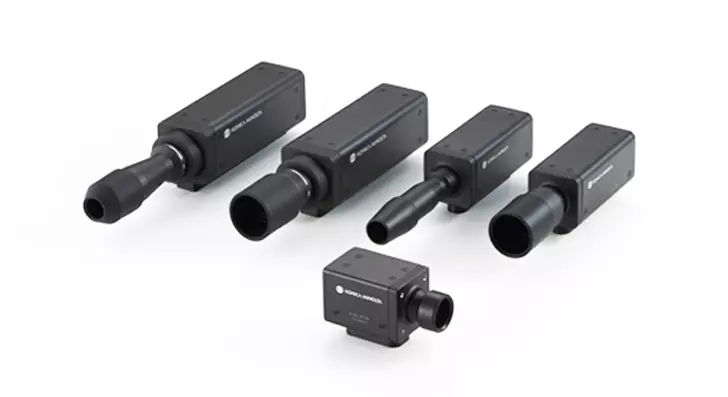

CA-410 Robotları
CA-P427 / P427H / P410 / P410H / MP410 / MP410H / VP427 / VP410
Diller
Görüntü dili
İngilizce
Günümüzün sürekli gelişen ekranları için geniş ölçüm desteği Önemli iyileştirmelerle CA-310 halefi
Ekran Renk Analiz Cihazı CA-410 probları veya Veri İşlemcisi CA-DP40 müşterileri, Renk Analiz Cihazı CA-S40 için PC Yazılımı ve Renk Analiz Cihazı CA-SDK2 için SDK'nın en son sürümlerini içeren birleşik yazılım paketini ücretsiz olarak indirebilirler. Windows ve macOS için paketler mevcuttur.
Mevcut diller: Yazılım/SDK: İngilizce 00CA-S40 talimatları: İngilizce, Basitleştirilmiş Çince, Geleneksel Çince, Japonca, Korece CA-SDK2 talimatları: İngilizce, Japonca
Sistem gereksinimleri
OS
Windows® 7 Professional 32-bit Windows® 7 Professional 64-bit Windows® 10 Pro 32-bit Windows® 10 Pro 64-bit macOS® Sierra Kullanılacak bilgisayar sisteminin donanımı, kullanılan uyumlu işletim sistemi için önerilen sistem gereksinimlerini veya aşağıdaki özelliklerden büyük olanını karşılamalı veya aşmalıdır.
CPU
Intel® Core™ i serisi veya eşdeğeri
Hafıza
4 GB veya daha fazla
En az 100 MB boş alana ve işletim sisteminin kurulu olduğu sistem sürücüsünde en az 50 MB boş alana ihtiyaç vardır
Ekran
En az 1.280 × 768 nokta/ Yüksek renk, 16 bit kapasitesine sahip
Diğerleri
Flash sürücüden kurulum için USB bağlantı noktası Ölçüm cihazlarını bağlamak için USB portu (2.0 veya üstü)
Kontrol edilebilir enstrümanlar
CA-410 Probları
Ekran dili
