45°c:0° geometriye ve gerçek 60°-parlaklık sensörüne sahip taşınabilir spektrofotometre
Yeni CM-25cG, otomotiv sektöründe kullanılan iç döşemeler için standart model olan CM-2500c’nin izinden gidiyor.. daha da kompakt ve hafif taşınabilir bir spektrofotometre olan CM-25cG, 45°c:0° geometri ve yüksek performanslı 60°-parlaklık-sensöre sahip. Kullanılan 45°:0° geometrisi görsel algı ile mükemmel eşleşme sağlayan renk değerleri sağlamasıyla biliniyor. Bu özellik, parlaklık ve/veya yüzey etkilerinin tamamen devre dışı bırakılmasıyla elde ediliyor. Entegre parlaklık sensörü yüzey parlaklığını doğru bir şekilde ölçer.
Performanstan ödün vermeyen CM-25cG otomotiv sektöründe kullanılan iç malzeme ve reflektörlü tekstil (EN471) ya da kaplama gibi birçok kullanım alanında renk ve parlaklık ölçüm standartlarını yerine getirecek ve hatta bunları aşacak şekilde tasarlandı.
Bir önceki CM-2500c modeli ile tamamen uyumlu olan CM-25cG’nin kusursuz dairesel optik sistemi (45°a:0° olarak tanımlı), ölçüm yönü ne olursa olsun özellikle prüzlü veya yapılı yüzeylerde yüksek hassasiyet ve tekrar edilebilirlik sağlıyor. Sadece rengi değil aynı zamanda 60°-parlaklık da ölçen CM-25cG, dünyada bir ilk olarak sadece standart MAV aparat boyutu (8mm) için değil aynı zamanda 3mm nokta alanlı küçük ölçüm alanlarında da kullanılabilir.

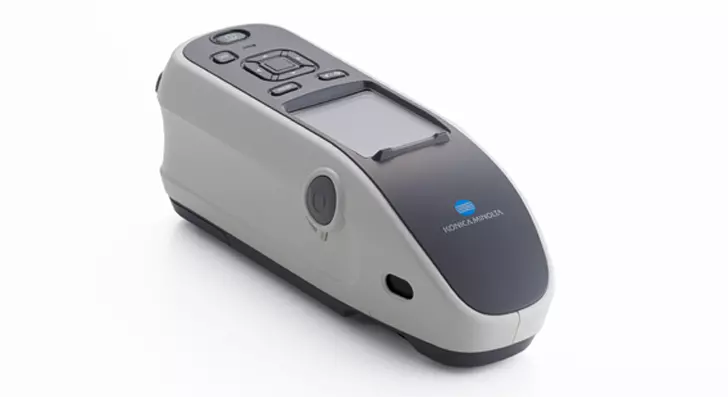

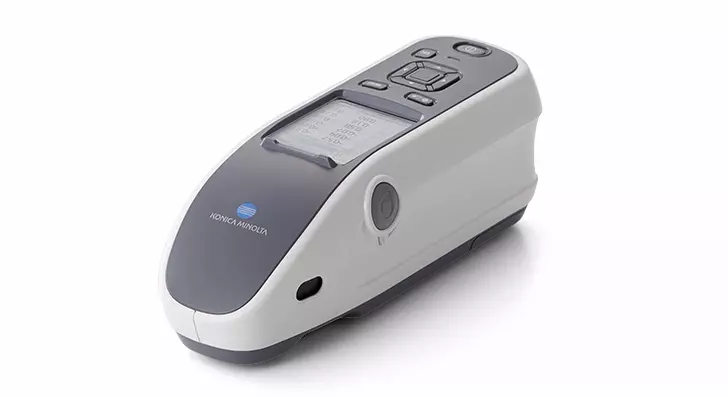

Oldukça hafif olan CM-25cG, ölçüm verilerini sayılarla veya grafikle göstermek ve yönetmek için büyük kolay anlaşılır bir renkli ekrana sahiptir. Numune üzerinde doğru bir yerleşim sağlamak için CM-25cG, 45°:0° geometrili bir alette gerçek optik numune görüntüleyici sunan ilk cihazdır.
Benzersiz doğruluk ve tekrar edilebilirlik için renk ve parlaklık ölçümünü birleştiren yenilikçi optik sistem
45°:0° geometri ile parlaklık sensörünü en küçük parçalar için bile yenilikçi bir şekilde birleştirmeyi başaran CM-25cG, görsel algıya uyması için esneklik ve doğruluğu geliştirir. ISO standartlarına uygun entegre 60° parlaklık sensörü ile numune üzerinde halka şeklinde bir alanı aydınlatmak için, yenilikçi çok aynalı sisteme sahip bir karıştırma kutusundan (entegre küre) oluşur.
Diğer spektrofotometrelerde kullanılan alışıldık 45°:0° geometriye kıyasla, CM-25cG’de kullanılan optik sistemin faydaları, daha iyi tekrar edilebilirlik ve CM-2500c serisi ile cihazlar ve modeller arası üstün uyum sağlar. Yenilikçi optik sistem yönsel bağlılığı ortadan kaldırır ve ölçüm konumu, cihaz hizası, numune konumu ve numune eğiminde gerçekleşen değişikliklerin etkisini minimuma indirger. Bu ise otomotiv sektöründe iç döşemelerde kullanılan plastik parçalar gibi buzlu, dokulu ve yapılı yüzeylerde büyük avantajlar sağlar.
Hafif ergonomik tasarımı, opsiyonel Bluetooth® ve yüksek çözünürlüklü renkli ekranı sayesinde CM-25cG imalat alanındaki uygulamalar için idealdir. Kolay ve hızlıca taşınabilen, kayıtlı veriyi ek bilgi (etiketleme) ile gruplandırma tabanlı filtreleme yapabilen ve veriyi 1 saniyeden daha kısa sürede ölçebilen bir cihaz için yeni standartları belirlemiştir.
CM-25cG, bir yandan geçmişe yönelik verileri saklarken bir yandan da tedarikçilerle fiziksel numune alışverişini azaltma ve kullanıcının değer zinciri boyunca gerçek “Dijital Renk Verisi Yönetimi” yapabilmek için mutlak değerlere dayanan ölçüm verilerini iletebilmesini sağlama amacıyla önemli otomobil üreticileriyle yakın bir iş birliği içinde geliştirilmiştir.
Varsayılan özellikleriyle tüm CM-25cG cihazlar, Yakın Tolerans (CT) seviyesine sahiptir ve böylece Konica Minolta, optik hassasiyet teknolojisindeki benzeri görülmemiş kapasitesi ve teknik bilgisini bir kez daha ortaya koymaktadır. ∆E*ab 0.15 (ortalama 12 BCRA karosu) değerindeki En Yüksek Cihazlar Arası Uyum (IIA) seviyesi ve CM-2500c serisi ile sağlanan Modeller Arası Uyum (IMA) performans seviyesini yeniden belirler.
Fonksiyonlar ve özellikler
Model
CM-25cG
Aydınlatma/ görüntüleme sistemi
45°a:0° yöntemi CIE No.15, ISO 7724/1, ASTM E179, DIN 5033-7, JIS Z 8722 (45° dairesel aydınlatma, 0° dikey görüntüleme)
60° ISO 2813, ISO 7668, ASTM D523, ASTM D2457, DIN 67530, JIS Z8741, JIS K5600 uyumlu optik sistem
Dalga boyu aralığı
Dalga boyu adımı
10 nm (yaklaşık 10nm FWHM)
Yansıtma aralığı
0.01 GU:0-200 GU; Çıkış/ekran çözünürlüğü：0.01 GU
Işık kaynağı
Beyaz LED
Ölçüm süresi
Yaklaşık 1,0 saniye
Ölçümler arasındaki minimum sıklık
Yaklaşık 2,0 saniye
Pil performansı
Tek başına: Yaklaşık 3000 ölçüm (23°C sıcaklıkta 10 saniyelik aralıklarla)
Bluetooth®: Yaklaşık 1000 ölçüm (23°C sıcaklıkta 10 saniyelik aralıklarla)
Ölçüm/Aydınlatma alanı
MAV: Ø 8.0 mm / 12 x 16 mm
SAV: Ø 3.0 mm / 12 x 16 mm
MAV: Ø 10 mm
SAV: Ø 3,0 mm
Tekrar Edilebilirlik
Kolorimetrik değer:
ÄE*ab 0,04 içinde standart sapma (Ölçüm koşulları: Beyaz kalibrasyon yapıldıktan sonra beyaz kalibrasyon plakası 10- saniyelik aralıklarla 30 kez ölçüldüğünde)
Parlaklık değeri:
0 - 10 GU: ±0.1 GU
10 - 100 GU: ±0.2 GU
>100 GU: %±0.2
Cihazlar Arası Uyum
ΔE*ab 0,15 içerisinde (23 C’de ana gövde ölçüm değerlerine kıyasla 12 BCRA Serisi II renk karoları için ortalama 12)
Parlaklık değeri (MAV):
0 - 10 GU: ±0.2 GU
10 - 100 GU: ±0.5 GU
Ara yüz

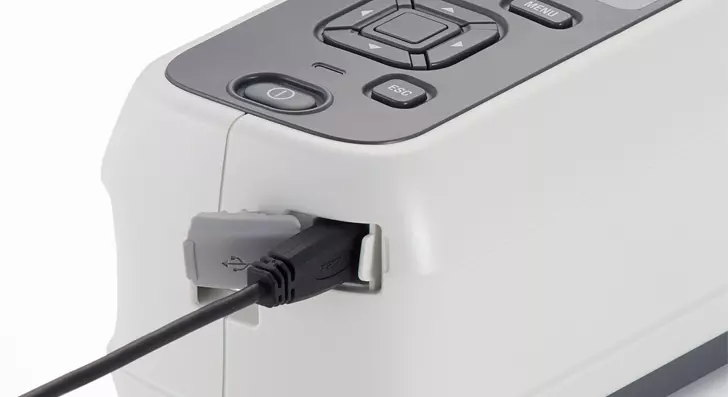

USB 2.0 Standart, Bluetooth® Opsiyonel
CIE Gözlemleyici
CIE Aydınlatıcıları
A, C, D50, D65, F2, F6, F7, F8, F10, F11, F12, ID50, ID65 Kulanıcı aydınlatıcıları (İki ışık kaynağı ile eşzamanlı değerlendirme)
Gösterge verisi
Renk boşluğu / Kolorimetrik veri
XYZ, Yxy, CIELAB, CIELCh, HunterLAB, ∆E*ab, ∆E94, ∆E00, CMC (I:c), ∆EHunter, MI, Munsell, WI (ASTM E313-73/96; CIE(WI/Tint)), YI (ASTM E313-73/96; ASTM D1925), ISO Parlaklık
Veri belleği
Hedef: 2500
Numune: 7500
Güç kaynağı
Lityum iyon pil
Ebatlar (GxYxD) [mm]
81 x 81 x 224
Ağırlık [g]
Yaklaşık 600 g (pillerle birlikte)
Gösterge dili
İngilizce, Fransızca, Almanca, İtalyanca, Lehçe, Portekizce, Rusça, İspanyolca, Türkçe, Çince (Basitleştirilmiş), Japonca
Çalışma sıcaklığı/ nem aralığı
5 - 40℃, bağıl nem buharsız %85 veya daha az (35℃)
Depolama sıcaklığı/ nem aralığı
0 - 40℃, bağıl nem buharsız %80 veya daha az (35℃)
Standart aksesuarlar
Kalibrasyon sehpası, Lityum İyon pil, düz pil kılıfı, bileklik, USB kablosu, USB güç kaynağı
Opsiyonel Aksesuarlar
Sert kılıf, Pil şarj aleti ve yedek pil, zımba türü hedef maske, Bluetooth® modülü, SpectraMagic™DX yazılımı
Cihazı ve aksesuarlarını saklamak ve taşımak için.
CM-A237 AKÜ ŞARJ CİHAZI (240V) Ürün Sipariş Kodu: A9AG-705
CM-A235 LITYUM-IYON PIL GEN 2 Ürün Sipariş Kodu: A9AG-713
CM-A216 STAPLER TİPİ HEDEF MASKESİ Ürün Sipariş Kodu: A9AG-700
CM-A219 BLUETOOTH MODÜLÜ Ürün Sipariş Kodu: A9AG-710
SPECTRAMAGIC™ NX Yazılımı
