Portable spectrophotometer with sphere geometry and horizontal alignment
Geniş ve düz yüzeylerin renk ölçümü için uygun olan CM-23d küresel geometriye ve yatay kullanım özelliğine sahiptir. CM-23d , SCI ve SCE yüzey özelliklerinin sonuçlarını tek ölçümde verir.

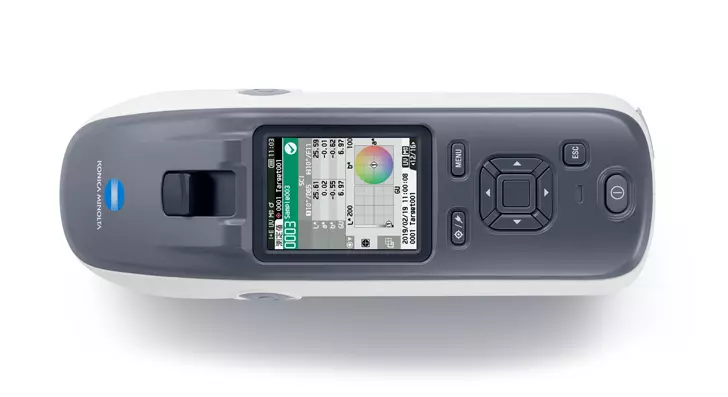

Sağ ve sol el kullanım kolaylığı sağlayan cihaz , diğer Konica Minolta el tipi spektrofotometrelerle aynı ara yüze sahiptir ve üstünde bulunan pencere ile mükemmel pozisyonlama imkanı sağlar. Geniş ekranı sayesinde sayısal değerler ve grafikler çok kolay görülebilir haldedir.
CM-23d , kalite güvence alanındaki yüksek beklentileri karşılamak amacıyla basit , konforlu ve sezgisel kullanım ile oldukça sofistike , yenilikçi ve patently optik sistemi harmanlamıştır. Bunun yanı sıra yüksek enerjili xenon flash aydınlatması ve yüksek çözünürlüklü monolitik çift ışınlı monokromatör ile birlikte tüm optik bileşenler yüksek hız ve güvenilirlikteki oldukça önemli bir avantajı garanti eder.

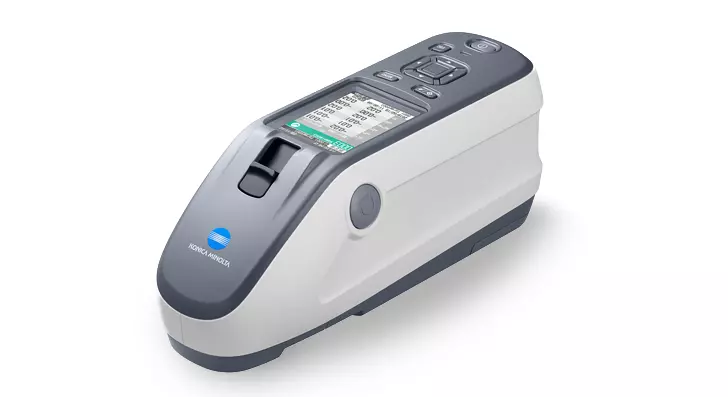

Şık gövdesi ve geniş renkli ekranı , her pozisyonda mükemmel kullanımı ve ayarların basit bir şekilde yapılmasını sağlar.
Model
CM-23d
Aydınlatma/ görüntüleme sistemi
d:8° (diffuse illumination, 8-degree viewing ), equipped with simultaneous measurement of SCI (di:8° specular component included) / SCE (de:8° specular component excluded) Conforms to (DIN5033-7, JIS Z 8722c, ISO7724/1, CIE No.15 uyumlu)
Sphere Size
Ø 54 mm
Light-receiving element
Silicon photodiode array (dual 32 elements)
Spectral separation device
Planar Diffraction Grating
Wavelength range
400 nm to 700 nm
Wavelength pitch
10 nm
Half bandwidth
Approx. 10 nm
Reflectance range
0 to 175%, resolution: 0.01%
Light source
pulsed Xenon lamp
Measurement time
~ 0.7 seconds (SCI or SCE)
Minimum measurement interval
~ 1.5 seconds (SCI or SCE)
Measurement/illumination area
MAV : Ø 8 mm / Ø 12 mm
Repeatability
Colorimetric Value : Standard deviation within ΔE*ab 0.08 (Measurement conditions: white calibration plate measured 30 times at 5-second intervals after white calibration was performed)
Inter instrument agreement
withinΔE*ab 0.4 (MAV/SCI) Average for 12BCRA Series II color tiles compared to values measured with master body at 23°C.
Interface
USB 2.0 (Bluetooth™ optional)
Observer condition
CIE: 2° and 10° colorimetric standard observer
Illuminant condition
CIE: A, C, D50, D65, F2, F6, F7, F8, F10, F11, F12 (simultaneous evaluation is possible using two light sources)
Display data
Spectral value/graph, colorimetric value, color difference value; PASS/FAIL result, relative gloss value
Color space / colorimetric data
L*a*b*, L*C*h, CMC (1:1), CMC (2:1), CIEDE94, CIEDE00, Yxy, Munsell, XYZ, MI, WI (ASTM E313-73), YI (ASTM D1925)
Data memory
1000 targets, 1500 samples
Power source
Rechargeable Lithium-ion battery, USB bus power
Dimensions (W × H × D) [mm]
81.2 × 93.3 × 228.6
Weight [g]
~620
Operating temperature / humidity range (*1)
5 – 40°C, relative humidity 80% or less (at 35°C) with no condensation
Storage temperature/humidity range
0 – 45°C, relative humidity 80% or (at 35°C) with no condensation
Standard accessories
White and Zero calibration box, Target mask Ø 8 mm, USB cable, USB-AC-Adapter, Li-Ion Battery pack
Optional accessories
Hard case, SpectraMagic™NX (software), positioning tool
Display languages
English, German, French, Italian, Spanish, Portuguese, Russian, Turkish, Polish, Chinese (Simplified), Japanese
Katı numunelerin yansıma renk ölçümü için giriş seviyesi portatif spektrofotometre
